ବ Elect ଦ୍ୟୁତିକ ପ୍ରଦର୍ଶନ
- ଏକ DC ଶକ୍ତି ଉତ୍ସରୁ ନିର୍ଭରଯୋଗ୍ୟ DC ଶୀଘ୍ର ଚାର୍ଜିଂ |
- ROHS ପ୍ରମାଣିତ |
- JEVSG 105 ଅନୁକୂଳ |
- ସି ମାର୍କ ଏବଂ (ୟୁରୋପୀୟ ସଂସ୍କରଣ)
- ନିରାପତ୍ତା ଆକ୍ଟୁଏଟର୍ ପ୍ରିଭେଣ୍ଟ୍ ସ୍ପୋରେଡ୍ ଡିଜେଞ୍ଜେଣ୍ଟରେ ନିର୍ମିତ |
- IP54 କୁ ପାଣିପାଗ ପ୍ରୁଫିଙ୍ଗ୍ |
- ସୂଚକ ଏଲଇଡି ଚାର୍ଜ କରୁଛି |
- ଲେଭେରାସାଇଡ୍ ସନ୍ନିବେଶ |
- ଉପଲବ୍ଧ ଡିସି ଚାର୍ଜ କପ୍ଲର୍ ଇନଲେଟ୍ ସହିତ ସାଥୀ |
- ମୂଲ୍ୟାୟନ ମେଟିଂ ଚକ୍ର: 10000
- ସର୍ବାଧିକ ରେଟେଡ୍ ଭୋଲଟେଜ୍: 1000VDC

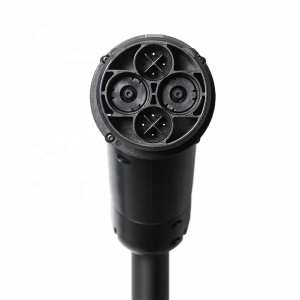

| ପିନ୍ # | କାର୍ଯ୍ୟ |
| 1 | ଇନସୁଲେସନ୍ ମନିଟର ପାଇଁ GND ରେଫରେନ୍ସ | |
| 2 | ଇଭି ରିପ୍ଲେ ନିୟନ୍ତ୍ରଣ କରନ୍ତୁ (2 ର 1) |
| 3 | (ନ୍ୟସ୍ତ ହୋଇନାହିଁ) |
| 4 | ଚାର୍ଜର ନିୟନ୍ତ୍ରଣ ପାଇଁ ପ୍ରସ୍ତୁତ | |
| 5 | ଶକ୍ତି (ଯୋଗାଣ) ରେଖା - ନକାରାତ୍ମକ | |
| 6 | ଶକ୍ତି (ଯୋଗାଣ) ରେଖା - ସକରାତ୍ମକ | |
| 7 | ନିକଟତର ଡିଟେକ୍ଟିଭନ୍ | |
| 8 | ଯୋଗାଯୋଗ + |
| 9 | ଯୋଗାଯୋଗ - |
| 10 | ଇଭି ରିପ୍ଲେ ନିୟନ୍ତ୍ରଣ କରନ୍ତୁ (2 ର 2) |
ଡିସି ଚାର୍ଜର କପ୍ଲର୍ ସଂଯୋଜକ ପାରାମିଟର |
ଉତ୍ତର ଆମେରିକା | ବିଧାନସଭା ପାର୍ଟନମ୍ବର | | ତାର ବିବରଣୀ | କେବୁଲ୍ ବ୍ୟାସ | | ରେଟେଡ୍ କରେଣ୍ଟ୍ | କେବୁଲ୍ | |
| E55037-16-5R | AWG2 * 2 + AWG18 * 9 | | 1.31 ଇନ୍ | 80A | 15 ଫୁଟ |
| E55037-35-5R | AWG2 * 2 + AWG18 * 9 | | 1.31 ଇନ୍ | 125A | 15 ଫୁଟ |
| E55037-70-5R | AWG2 * 2 + AWG18 * 9 | | 1.31 ଇନ୍ | 200A | 15 ଫୁଟ |
ୟୁରୋପୀୟ |
| ବିଧାନସଭା ପାର୍ଟନମ୍ବର | | ତାର ବିବରଣୀ | କେବୁଲ୍ ବ୍ୟାସ | | ରେଟେଡ୍ କରେଣ୍ଟ୍ | କେବୁଲ୍ | |
| E55037-6-5R | 35mm2 * 2 + 0.5mm2 * 9 | 30.0 ମିମି | 30A | 5mtr |
| E55037-16-5R | 35mm2 * 2 + 0.5mm2 * 9 | 30.0 ମିମି | 80A | 5mtr |
| E55037-35-5R | 35mm2 * 2 + 0.5mm2 * 9 | 30.0 ମିମି | 125A | 5mtr |
| E55037-70-5R | 35mm2 * 2 + 0.5mm2 * 9 | 30.0 ମିମି | 200A | 5mtr |
